2001L-E1RH 熱風爐拱頂測溫系統 紅外雙色高溫計

紅外測溫儀在煉鐵廠的應用
熱風爐拱頂溫度的測量
熱風爐拱頂是一種特殊的場合，拱頂溫度的測量既要解決被測目標的高溫、高壓?jiǎn)栴}、又要適應一年四季露天環境變化的要求。我們經過反復實踐改進，設計了一套帶有密封窗的專用保護裝置。其使用方法是將裝有保護裝置的紅外探頭，固定安裝在拱頂上原來插熱電偶的位置上，使探頭能通過密封窗口和熱電偶插孔，瞄準熱風爐內部，測得熱風爐拱頂?shù)臏囟?，探頭信號經電纜送至安裝于控制柜上的儀表箱處理后，顯示溫度值，并輸出4-20mA標準電流信號，送記錄儀或計算機進行處理。由于本系統的紅外探頭不接觸高溫目標，故具有穩定可靠，使用壽命長的特點，通?？梢赃B續運行五年以上，可以減小熱電偶消耗，大大降低設備運行成本和維護工作量。
熱風管道內部溫度的測量
本系統的測溫裝置與拱頂測溫系統基本相似，將配有保護裝置的紅外探頭安裝在熱風管道原來熱電偶的插孔上，將紅外探頭透過保護裝置的密封窗，再經原電偶的插孔，瞄準熱風管道內部，從而測得熱風管道內部的溫度。由于本系統的測溫探頭安裝在密封窗外邊，整個測溫系統與管內熱風完全隔離，故本系統在調換探頭或其它維護工作都可以在不影響管內熱風工作狀態的情況下進行。而原來常用的熱電偶必須在休風狀態下調換，加上熱電偶屬易耗品，損壞較頻繁。本測溫系統能減少熱電偶消耗，降低設備的運行成本，目前該系統已有本鋼、承鋼、萊鋼等單位使用，并取得了良好的經濟效益。
爐前鐵水溫度的測量
TNIR系列紅外測溫儀測量爐前鐵水的方法是：將裝有吹風套的紅外測溫探頭固定安裝在距鐵水5-15米的支架上，并且瞄準鐵水溝，對每爐鐵水進行連續掃瞄測量，其探頭測得的溫度信號接記錄儀打印溫度曲線或送計算機進行數據處理。本系統最大的優點就是能對每爐鐵水溫度進行自動連續測量，能有效避免人工插入測溫法帶來人為因素的影響。通過分析記錄的溫度曲線或其它計算機處理信息，能較真實地反映出每爐鐵水溫度的變化趨勢，直觀地讀出每爐的最高溫度，為生產管理和工藝改進提供有力的依據。

2001L-E1RH型熱風爐拱頂測溫系統是針對熱風爐連續化生產的特點開發研制的。由于拱頂測溫環境具有高溫、震動、酸氣腐蝕的特點，造成傳統的熱電偶測量方式有使用壽命短、維護費用高、勞動強度大等缺點。而2001L-E1RH型熱風爐拱頂測溫系統采用了先進的非接觸式紅外測溫方式，可以避免熱電偶的諸多缺點，更適合惡劣現場環境的測溫。該系統有免維護、壽命長、響應快、檢測精度高、穩定性好等特點。系統可與生產系統的DCS、PLC等系統相連，動態實時檢測、控制生產過程中的狀態，是企業指導生產、提高產品質量、增強市場競爭力的重要設備之一。

二、工作原理

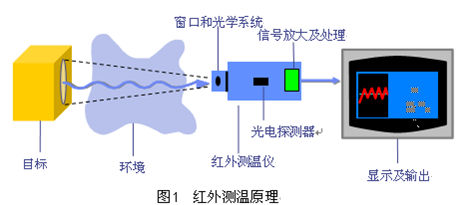

2001L-E1RH型熱風爐拱頂測溫系統采用紅外測溫原理來檢測目標溫度。所有物體在溫度高于絕對零度（-273℃）以上時都會向外輻射紅外能量。根據電磁輻射原理，物體輻射紅外能量的大小和物體溫度有直接的關系。因此紅外測溫就是將光信號（物體輻射的紅外能量）聚焦在紅外測溫儀的光電探測器上，再轉換成電信號，然后通過物理公式（固化在紅外測溫儀的處理單元內）計算電信號的大小，最終得到物體的溫度。

2001L-E1RH型熱風爐拱頂測溫系統
本系統所使用的是雙色紅外測溫儀，在使用時，探頭中雙色探測器測定兩個紅外光譜的能量，由其比值確定目標溫度。相對于普通紅外測溫儀（單色），雙色紅外測溫儀擺脫了對絕對能量測量的依賴，特別適用于測量局部被遮擋的目標，如存在其他物體的遮擋、觀察窗對能量的衰減，以及大氣中有灰塵、煙霧、水氣的影響時仍可準確測量溫度。

三、系統組成

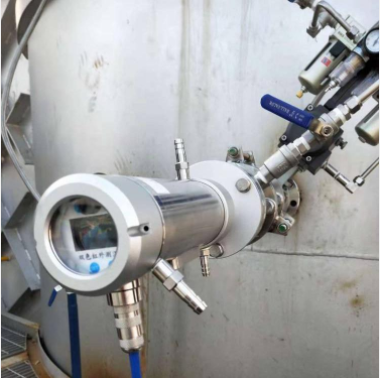

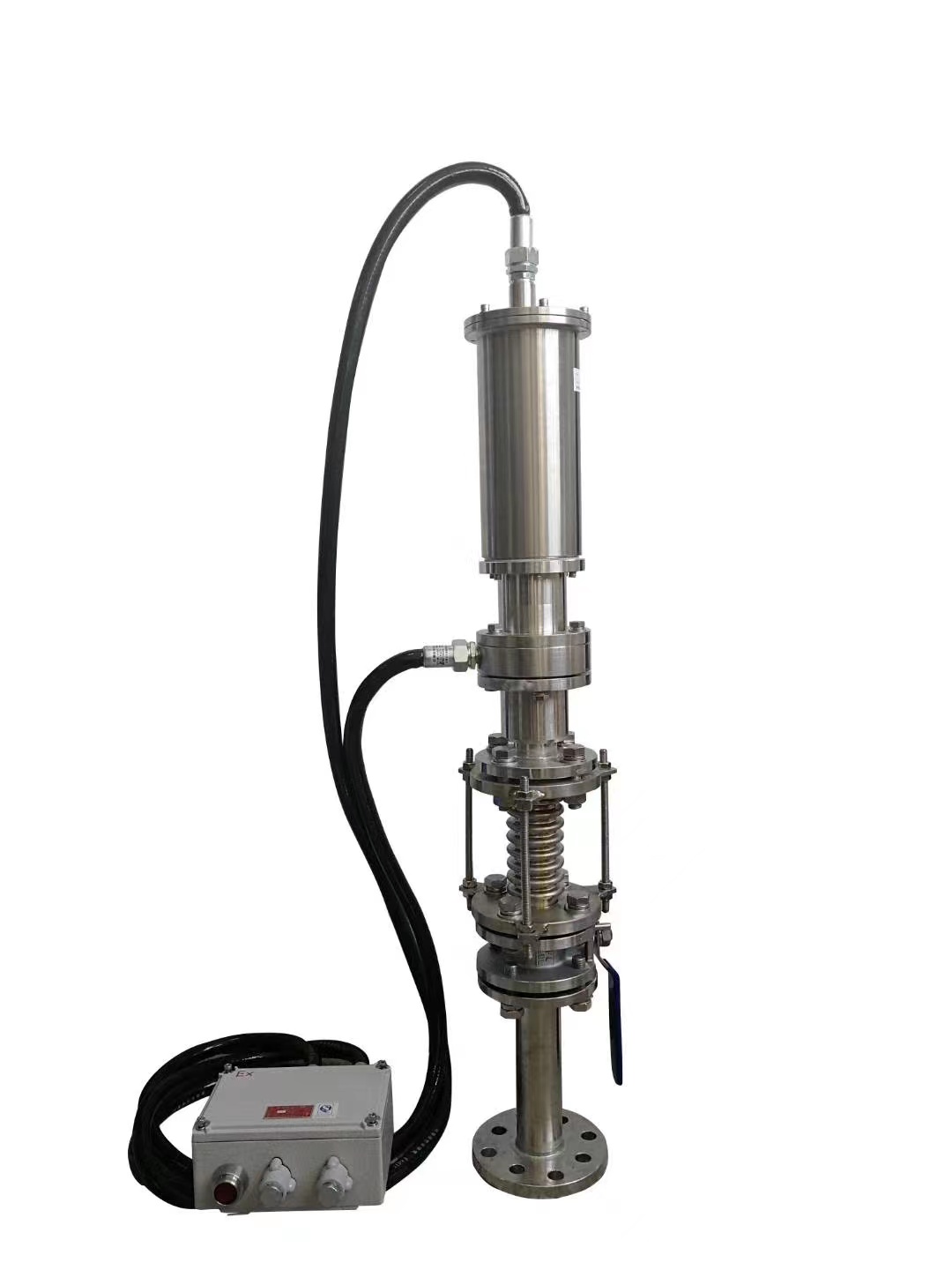

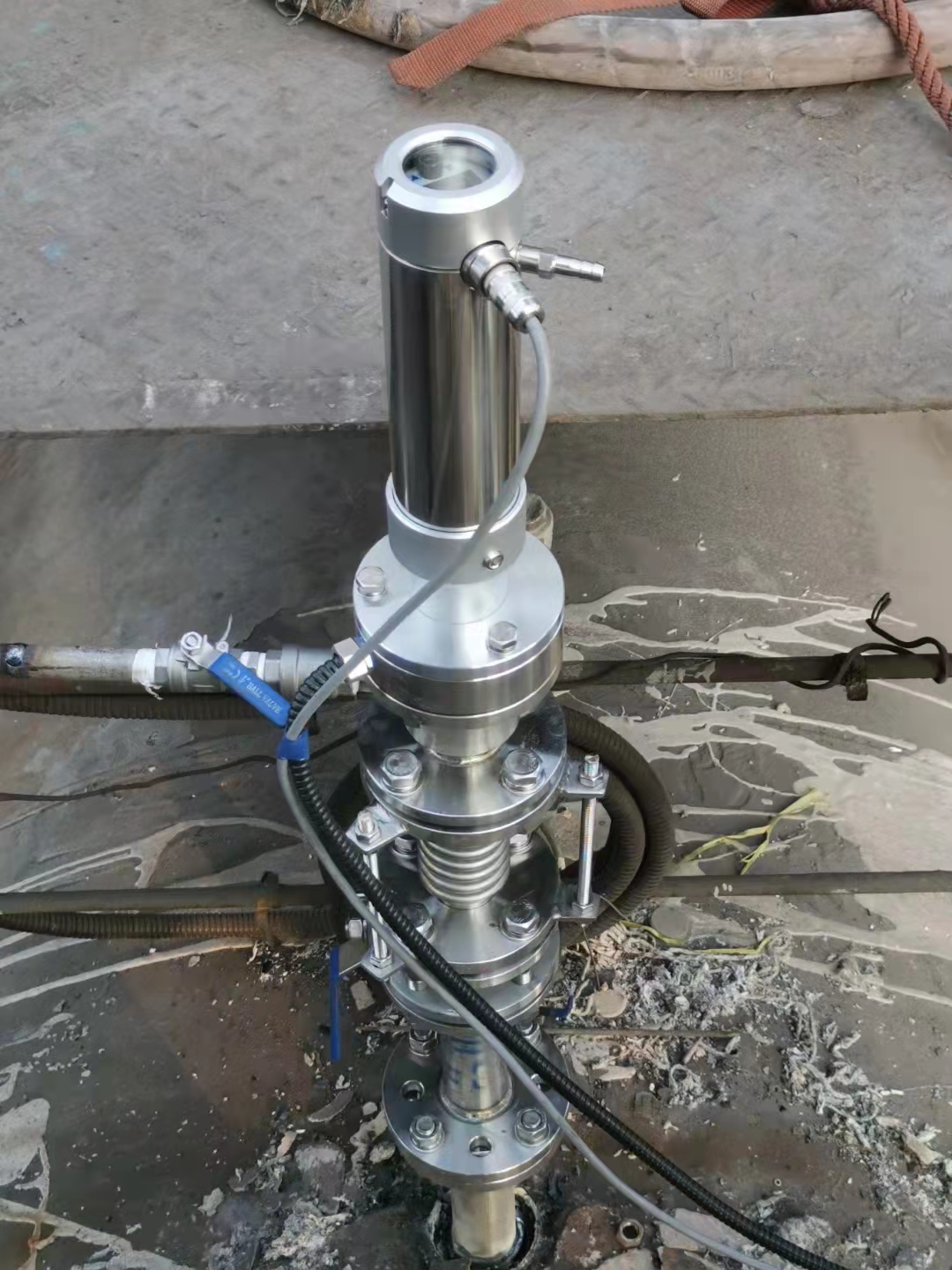

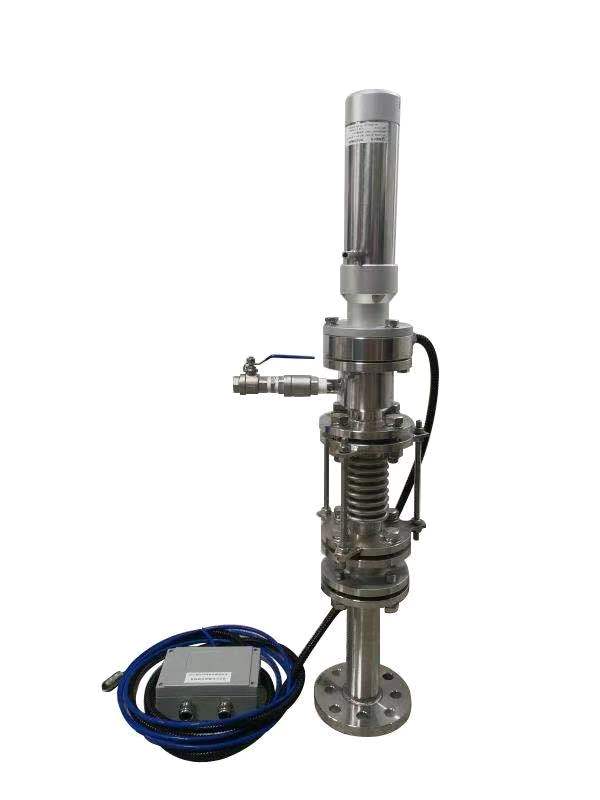

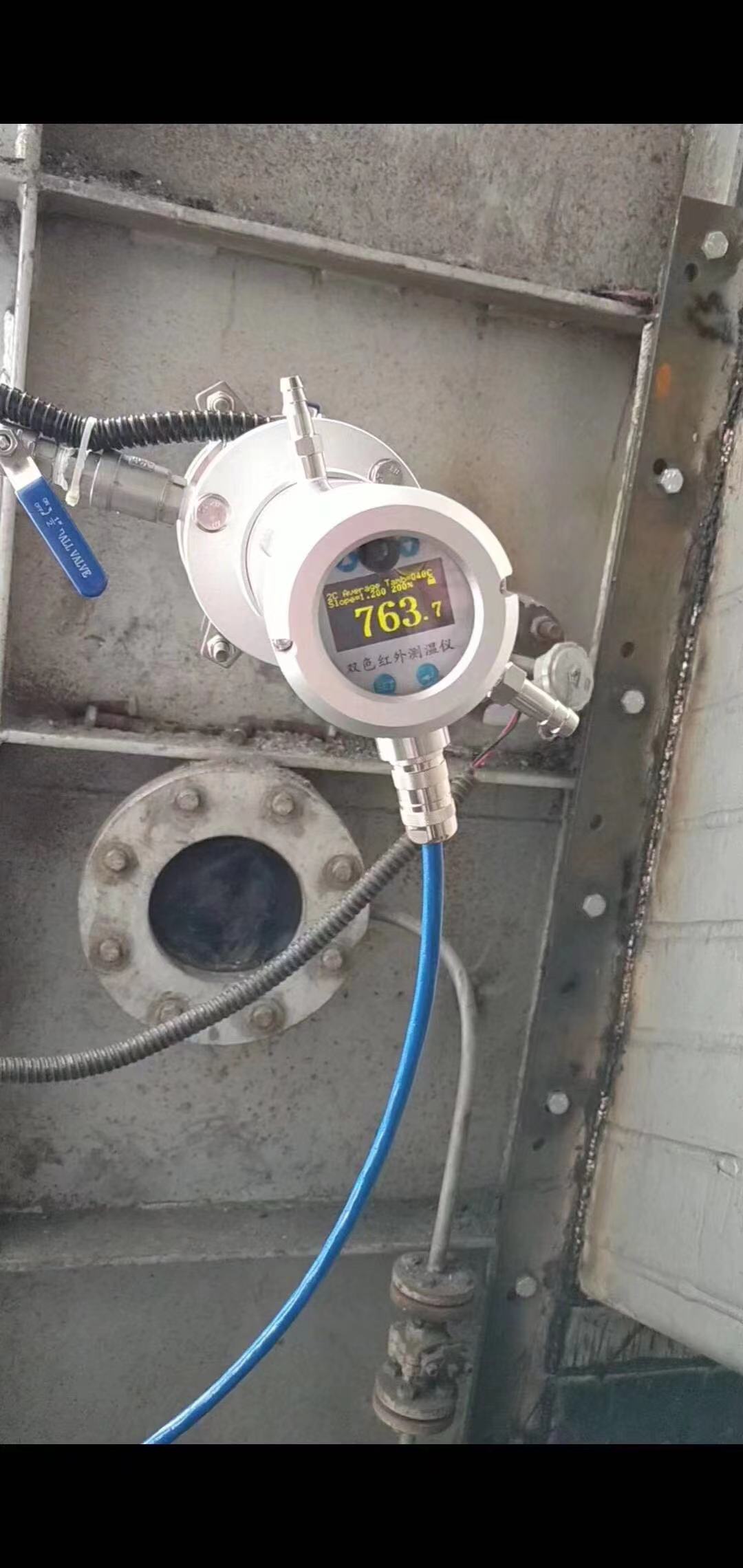

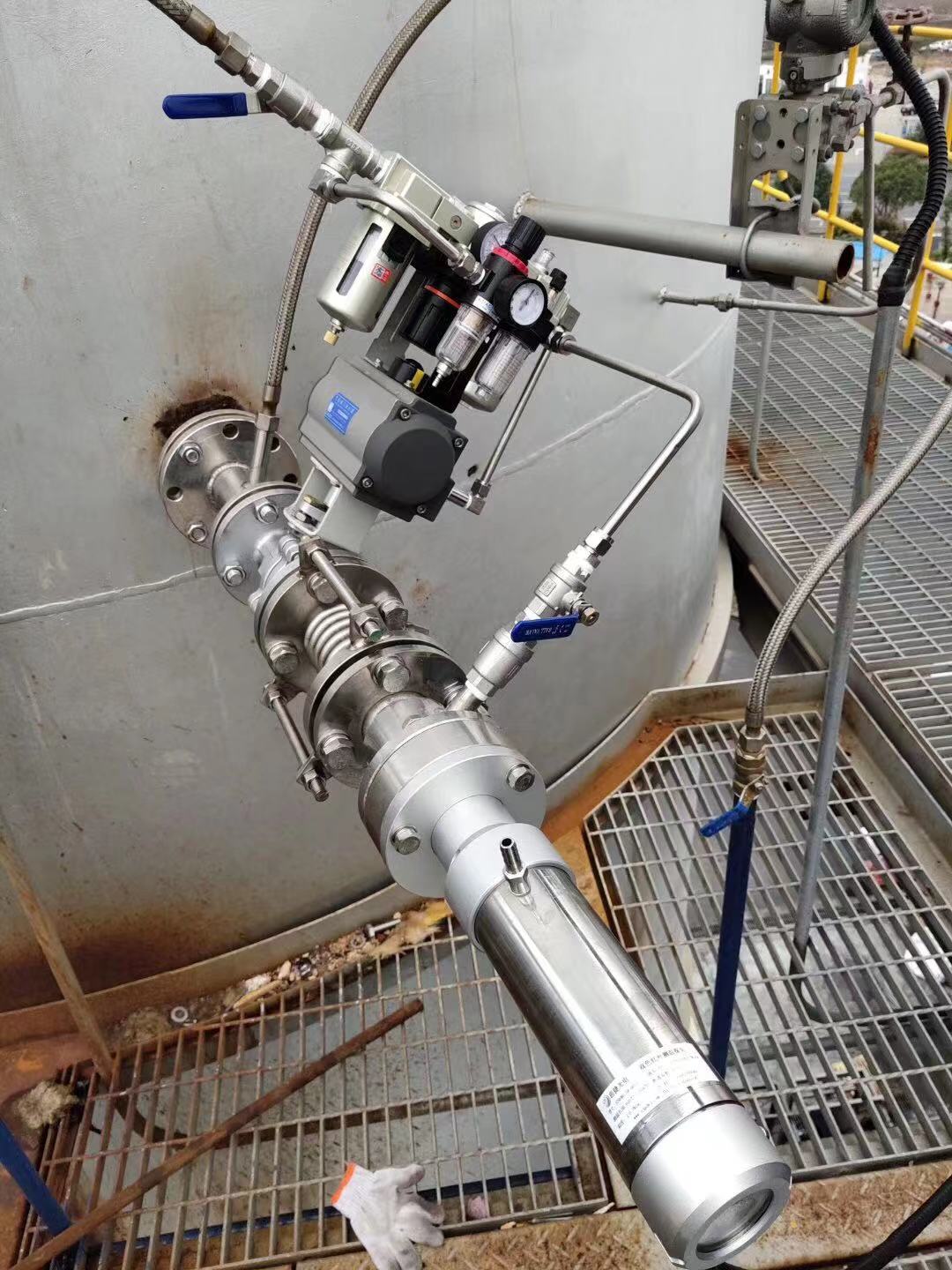

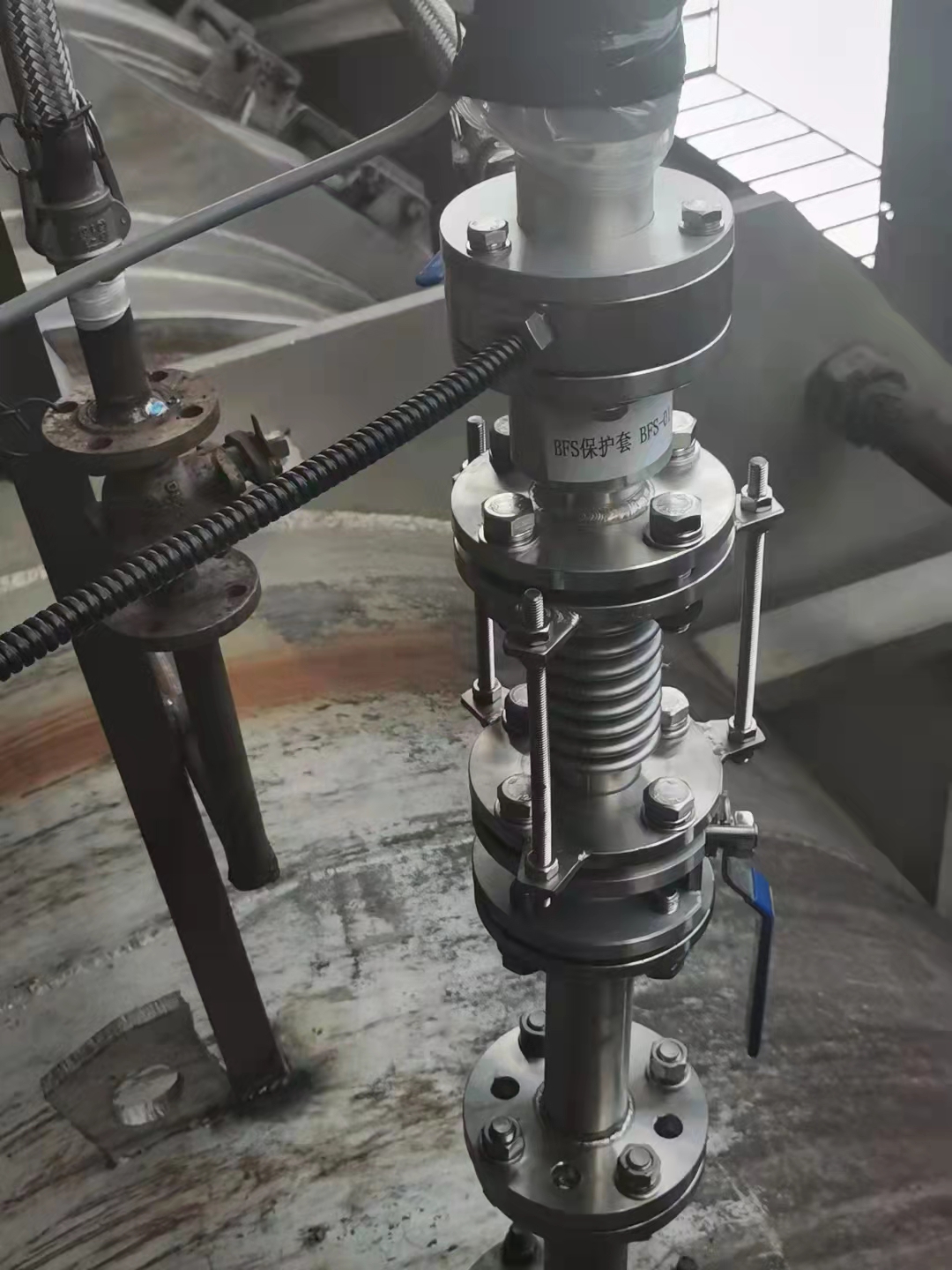

2001L-E1RH型熱風爐拱頂測溫系統是由紅外測溫儀、電控箱、安裝附件三大部分組成。紅外測溫儀采用雙色集成式測溫儀，可有效避免測量視場內灰塵、煙霧、水汽的干擾。電控箱內裝有電源模塊、信號輸出模塊和控溫模塊。安裝附件包括探頭保護套、窗口伴熱組件、視場調節裝置、高溫電纜和不銹鋼球閥等部件。
探頭保護套用來保護紅外測溫儀，起到隔熱、防水、防撞的作用。窗口伴熱組件在控溫模塊的作用下產生恒定的熱量，使保護窗口處于50~60℃的環境，避免因窗口上下端面溫度過低產生結露而影響測溫精度。視場調節裝置用于校正因系統不同軸引起的偏差，通過調節螺母可使偏離視場的目標完整的處于視場中。

四、2001L-E1RH技術指標
1、測溫范圍：700～1800℃
2、精度：0.75%FS
3、模擬輸出：4～20mADC
4、數字輸出：RS485(可選)
5、工作電源：220VAC10A 50Hz
6、響應時間：10ms
7、環境濕度：10%～95%
8、工作溫度：0～60℃
9、工作壓力：0～0.6MPa
10、防護等級：IP65（NEMA4）
