ELMS-S7014-M 玻璃加工紅外測溫儀
optrisi測溫儀玻璃行業溫度測量及玻璃加工測溫
玻璃材料已成為人類生活中的主流,幾個世紀以來,無論是珠寶、建筑物的外墻,還是飲料容器,都可以看出每一種尺寸,形狀和顏色。在溫度生產的工藝方法中溫度控制是玻璃生產工藝的核心部分,要實現合格高品質的產品,其中溫度對產品的質量有極其重要的影響。對于大多數玻璃為半透明的材料,在測溫過程中對非接觸式溫度測量技術提出了非常明確的要求。
如《紅外線基礎知識手冊》中詳細介紹的那樣,反射和透射是嚴重的考慮因素。 根據是否測量玻璃的表面溫度,還是玻璃本身的溫度,歐普士推薦使用特定的紅外測溫儀 或熱像儀 。玻璃鋼化設備中使用PI 450 G7型紅外熱像儀作為線陣掃描熱像儀的應用文章。
在下述內容中,您可以發現一些應用領域和相應的產品解決方案。
區域測溫
optrisi測溫儀玻璃行業溫度測量及玻璃加工測溫
當需要監測區域內的溫度值時,例如在制造玻璃板時,要始終使用熱像儀。
推薦裝置:
optris PI 450 G7型熱像儀
玻璃行業內溫度測量
移動物體測量
optrisi測溫儀玻璃行業溫度測量及玻璃加工測溫
同樣地,當測量對象處于移動狀態時,使用紅外熱像儀,例如在工業生產玻璃珠或具有高產量的包裝和灌裝設備中。 當物體始終在軌道內移動時,只能在各個點而不是跨越整個區域進行測量,也可以使用高速測溫的紅外線測溫儀。
推薦裝置:
optris PI160型熱像儀或optris CTfast LT型高溫測量儀
玻璃行業內溫度測量
密閉空間測量
實際上,傳感器通常只有非常有限的空間,例如當它們被集成到機器或系統中時。 對于這項工作,可用特別開發的緊湊
optris CT G5型紅外測溫儀
玻璃行業內溫度測量
極小物體測量
紅外測溫儀可以測量小物體,尺寸為1mm,距離為70 mm。 相應的玻璃行業的特殊發展可準確地測量玻璃表面,例如在實驗室玻璃器皿的制造中。
CTlaser G5型或CSlaser G5HF型號紅外測溫儀
玻璃行業內溫度測量
玻璃測
特殊測量波長為3.9 μm的高溫測量儀適用于通過火焰和玻璃在200°C至1650°C之間的準確溫度測量。 非接觸式紅外溫度計用于測量烤箱中燃燒的工件,以及對爐窯進行連續溫度監測。
推薦裝置:
CTlaser MT型紅外測溫儀
玻璃行業內溫度測量
在炎熱的環境中測溫
對于高溫區域惡劣的條件,歐普士已開發出紅外測溫儀,無須冷卻可耐250°C的環境溫度。 這可以用于烤箱和封閉的室內。
推薦裝置:
CThot LT型紅外測溫儀
玻璃行業內溫度測量
關鍵詞:軋線棒材鋼坯雙色測溫儀 金屬注射成型燒結爐紅外測溫儀 真空氫氣爐紅外測溫儀
真空熱壓爐紅外測溫儀 核管退火爐紅外測溫儀 晶體材料紅外測溫儀 晶圓高溫處理爐紅外線測溫儀
氮化硅氣壓爐紅外測溫儀 真空淬火爐高溫計 碳化鎢氣壓爐紅外測溫儀 CVD 化學氣相沉積高溫爐
石墨純化紅外測溫儀 旋轉粉末燒結爐紅外測溫儀 真空感應熔鑄爐紅外測溫儀 熱風爐拱頂紅外雙色測溫裝置

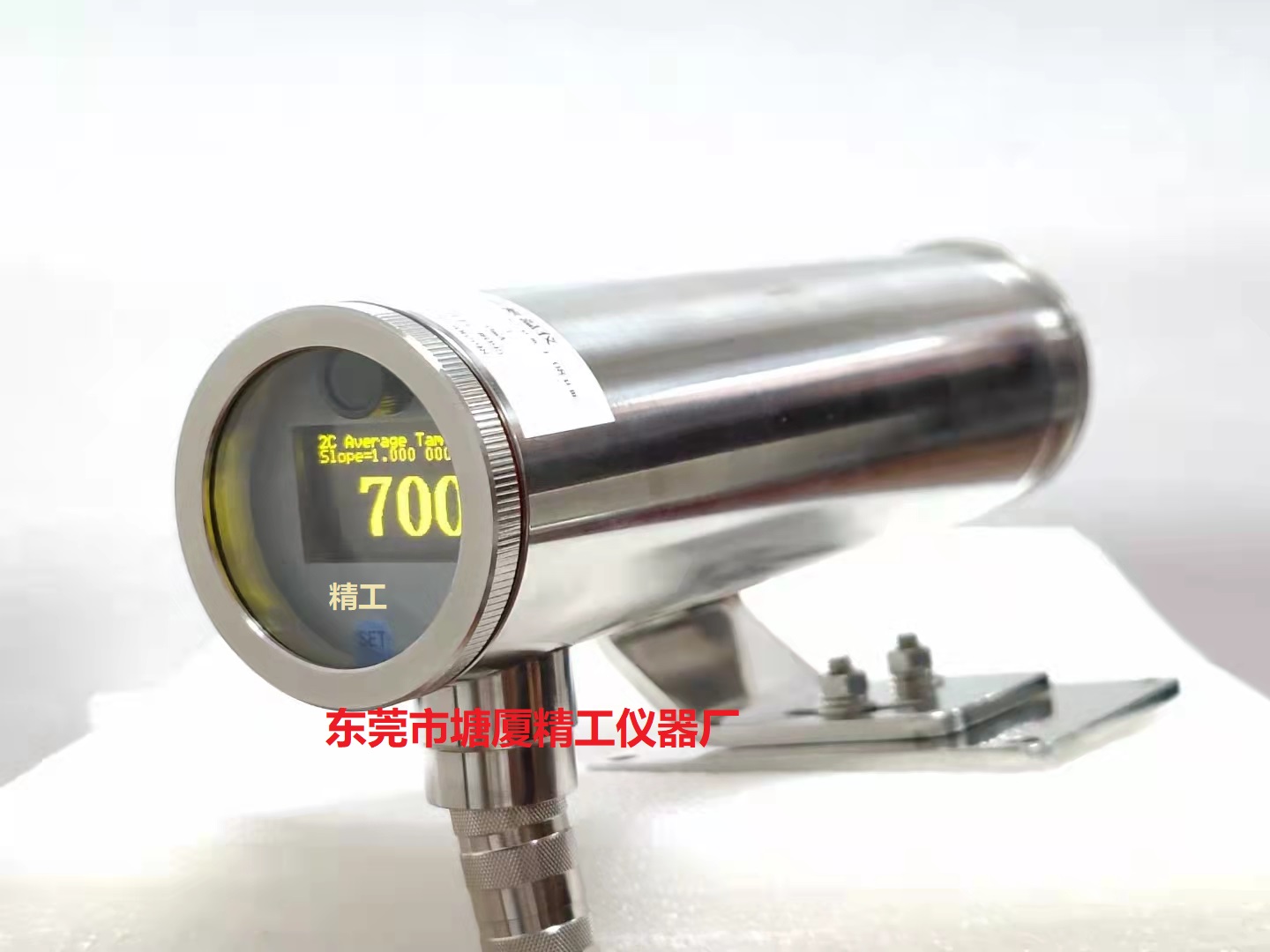

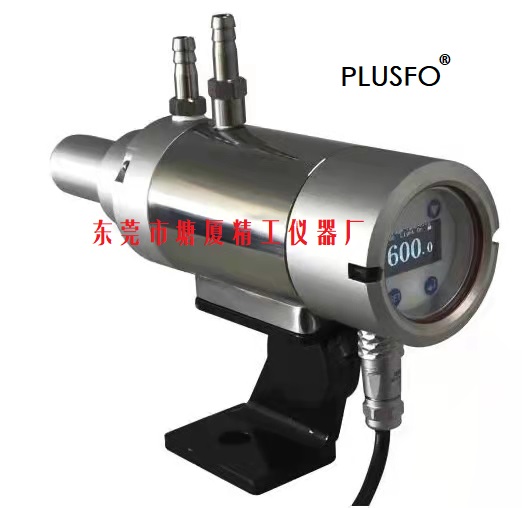

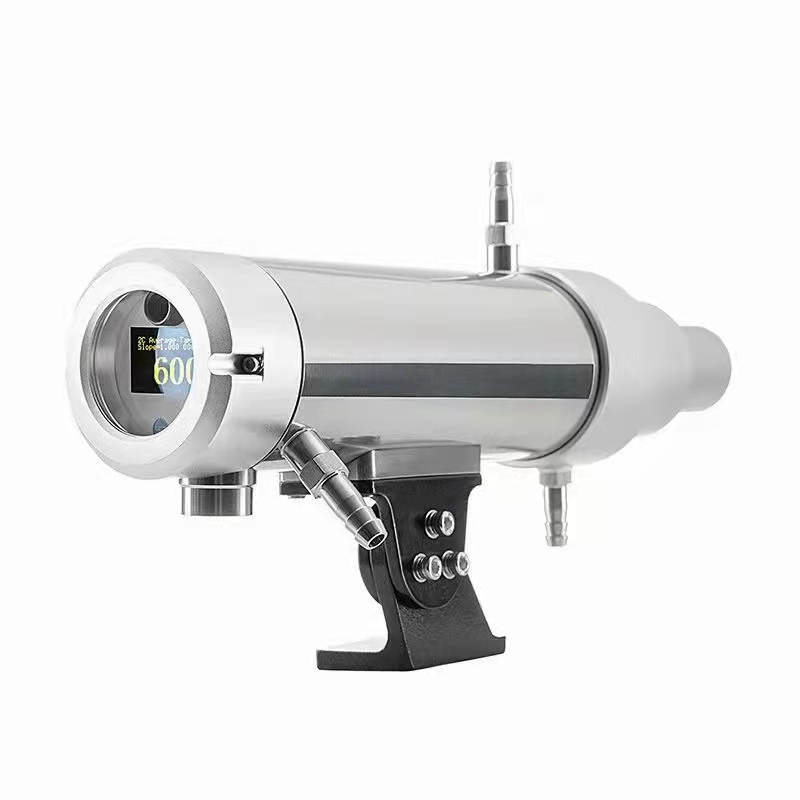

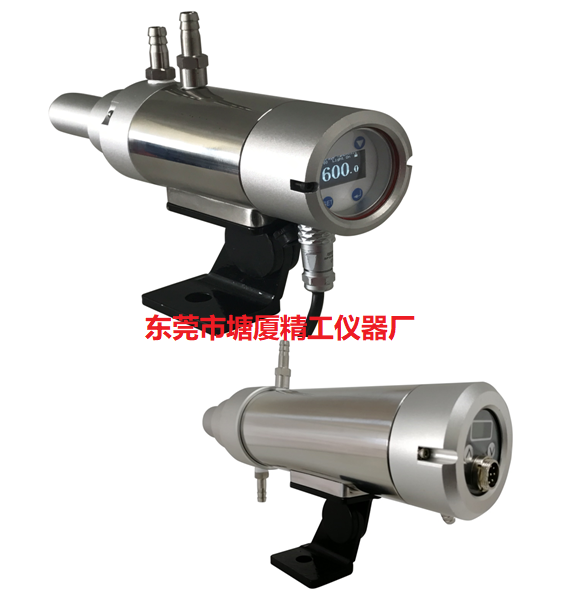

ELMS系列單色測溫儀具有堅固的外形,采用不銹鋼機芯(機芯直徑僅為50mm),密封部件采用耐高溫橡膠,防護等級IP65,適用于工業場合。軟硬件設計,適用于一百萬倍信號的處理,可以滿足用戶對儀器精度、重復性、等各方面的要求。
紅外測溫儀它可廣泛應用于熱處理、鑄造、水泥窯、感應加熱,單晶硅和多晶硅等各種工業場合溫度的測量。
產品特點
2 紅外測溫儀 測溫范圍覆蓋100℃~2200℃
2 紅外測溫儀測溫精度可達0.5%,重復精度為2℃
2 紅外測溫儀響應時間5ms~99.99s可調
2 紅外測溫儀分辨率0.1℃
2 紅外測溫儀采用可調焦鏡頭,測量距離0.35m至無窮遠
2 紅外測溫儀高亮度綠色LED光源或目鏡瞄準,清晰顯示被測目標的位置及大小。
2 紅外測溫儀對探測器采用環境溫度補償,消除環境溫度對測量溫度的影響
2 紅外測溫儀采用工業級OLED屏為顯示界面,人機界面友好
2 紅外測溫儀多功能外設接口:可編程模擬量輸出、報警輸出、1路電平輸出以及1路RS485通訊接口。
2 紅外測溫儀可抗2500VDC脈沖群信號干擾
2 紅外測溫儀最多支持多臺測溫儀總線級聯,通過PC實現網絡化控制
單色紅外測溫儀原理
目前市場上的單色測溫儀,多為窄波段測溫儀。它的測溫原理是通過物體某一狹窄波長范圍內發生的輻射能量,來決定溫度的大小。測溫儀測量的是一個區域內的平均溫度,測量值受發射率、鏡頭的污染以及背景輻射的影響。
物體發出輻射能量的大小與發射率有一定關系。發射率越大,物體發出的紅外線能量越大。物體的發射率與物體表面的狀態有一定關系,表面的粗糙度、亮暗程度、不同材質都會影響發射率。所以在使用單色測溫儀時,常會有一張不同材質的發射率表。
紅外測溫儀適用場合
紅外高溫計被測物測量面積較大(完全能夠充滿目標視場)、表面較平整(不彎曲)、與測量方向小于30度、被測物體 表面理化狀態穩定(非處于氧化、氣化、液化過程之中) 、光學通道少灰塵和沒有阻擋與衰減等場合下物體溫度的測量。

型號 |
ELMS -S-6016-M |
ELMS -S-7018-M |
ELMS -S-7022-M |
ELMS -G-3014-M |
ELMS -G-3520-M |
ELMS -G-1007-M |
測溫范圍(℃) |
600~1600 |
700~1800 |
700~2200 |
300~1400 |
350~2000 |
100~700 |
探測器 |
Si(硅光電池) |
InGaAs(銦鎵砷) |
InGaAs(擴展 型銦鎵砷) |
|||
工作波長 |
(0.85~1.1)μm |
(1.45~1.7)μm |
(2.0~2.6)um |
|||
主要應用 |
熱處理、金屬鍛造、鑄造、 感應加熱、玻璃、水泥窯、半導體 |
熱處理、鍍鋅線、 有色金屬加工、退火爐 |
有色金屬加工、感應 加熱、涂層 |
|||
距離系數 |
60:1 或100:1 |
100:1或200:1 |
100:1或200:1 |
100:1 |
||
測量距離 |
0.35m至無窮遠可調 |
|||||
測量精度 |
±0.5%tm℃(tm為測溫范圍上限值) |
|||||
溫度分辨率 |
0.1℃ |
|||||
重復精度 |
±2℃ |
|||||
單色系數 |
0.100~1.000,步距0.001可調 |
|||||
響應時間 |
5ms~99.99s,可以調節 |
|||||
信號處理 |
峰值、谷值、平均值,環境溫度過高過低報警,掉電保護等功能 |
|||||
輸出 |
多種模擬量輸出16bit (4mA~20mA,0mA~20mA,0V~5V,0V~10V可選), 分辨率0.1℃,電流環輸出最大負載600Ω,電壓輸出允許電流10mA |
|||||
報警輸出:上限、下限報警,采用光耦繼電器使用壽命無限制, 導通電阻≤1Ω,最大允許電壓AC42V或DC60V,最大允許電流100mA,響應時間2ms |
||||||
RS485輸出,可實現參數修改,數據記錄和查詢等功能 |
||||||
顯示方式 |
采用自發光工業級OLED顯示屏 |
|||||
供電電源 |
DC(20~30)V,功耗:5W(24V@200mA),帶過壓、過流、短路保護, 內置EMI濾波器、可抗2500VDC脈沖群的干擾。 |
|||||
預熱時間 |
內置環境溫度補償,幾乎不受環境溫度變化的影響。 |
|||||
瞄準方式 |
內置可見高亮度綠燈或目鏡瞄準 |
|||||
接口 |
采用全密封插頭 |
|||||
使用環境 |
-30℃~+55℃,不帶水冷;-30℃~+120℃,帶水冷 |
|||||
防護等級 |
IP65 |
