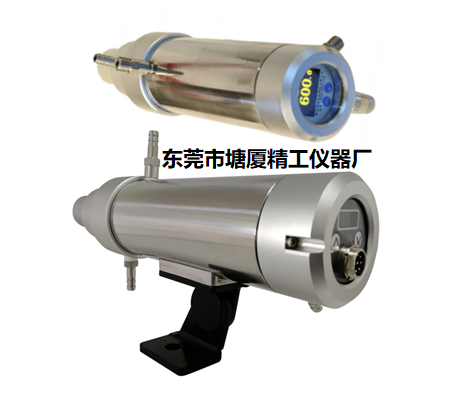

DCTQ-D系列單雙色紅外測溫儀 雙色測溫儀又稱比色高溫計 ，是一款高性能、智能化的單/雙色紅外測溫儀。它具有堅固的外形，采用304不銹鋼機殼，可選裝帶吹掃和冷卻功能的防護套。它使用手動可調焦鏡頭，高可靠性電路設計和軟件設計（環境溫度的補償、實時信號處理、異常信號的處理、各種應用環境軟件代碼的不斷優化）。這些特殊的設計，使DCTQ-D系列雙色測溫儀可滿足各種苛刻工業現場和精確溫度控制的使用需求。
DCTQ-D系列單/雙色測溫儀的雙色模式通過測量?jī)蓚€(gè)不同波長能量的比值來確定物體的溫度，先進的軟、硬件設計，可滿足在水汽、灰塵、目標大小變化、部分被遮擋、發射率變化等環境中，即使檢測信號衰減95%，也不會對測溫結果有任何影響。
它除了適用于一般工業場合的溫度測量外，也適用于遠距離測量小目標、發射率易變化的材料以及有強烈衰減的場合精確溫度的測量。
DCTQ-D系列單/雙色紅外測溫儀可應用于中、高溫2000℃以下單/雙色測溫需求，如：線棒材、熱軋板、鍛造、鑄造、水泥窯、熱處理、感應加熱、單晶硅和多晶硅等各種工業場合溫度的測量。也可以應用于真空爐、石墨爐、高溫爐等超高溫3000℃以下雙色測溫的應用，并具有較高的穩定性。
產品特點
2 測溫范圍覆蓋300℃～3000℃
2 測溫精度1%，重復精度為1℃，分辨率0.1℃
2 響應時間：?jiǎn)紊?span>0.5ms～2.0s可調（可定制0.1ms）
雙色5ms～2.0s可調
2 采用手動可調焦鏡頭，標準焦距0.5m至無窮遠，
近焦距0.1m～0.5m可選鏡頭
2 內置環溫補償，避免了環境溫度對測量精度的影響
2 兼具雙色和單色測溫功能
2 高亮度紅色激光光源，清晰顯示被測目標
的位置及大小
2 采用工業級段式LCD顯示
2 豐富的外設接口：1路獨立的模擬量輸出1路標準Modbus_RTU RS485通訊接口 1路專用電腦調試接口。
紅外測溫儀分類
紅外測溫儀通過物體發出的紅外輻射能量大小來確定物體的溫度。理論上講，任何高于絕對零度的物體都能發出紅外輻射能量。紅外測溫儀按測量波長的多少可分為單色紅外測溫儀、雙色高溫計。
|
測溫范圍 |
300℃～1300℃ |
600℃～1800℃ |
600℃～2000℃ |
250-1400℃ |
600-2500℃ |
|
|
探測器 |
Si/Si（疊層硅） |
只有單色模式 |
只有單色模式 |
|||
|
主要應用 |
熱軋、線棒材、金屬鍛造、鑄造、感應加熱、溶化的玻璃、水泥窯、半導體、真空爐、多晶硅、單晶硅 |
高溫爐、石墨爐、真空爐、半導體、CVD培育 |
||||
|
單色波長 |
1.08μm |
1.6μm |
1.0μm |
|||
|
比色波長 |
波長1：0.8μm；波長 2：1.0μm |
———— |
———— |
|||
|
距離系數 |
60：1 |
60：1 |
150:1 |
150:1 |
|
|
|
測量距離 |
標準焦距：0.5m至無窮遠可調；近焦距：0.1m～0.5m |
0.5ms～2.0s可調 （可定制0.1ms） |
0.5ms～2.0s可調 （可定制0.1ms） |
|||
|
測量精度 |
±1% |
|||||
|
分辨率 |
0.1℃ |
|||||
|
重復精度 |
±1℃ |
|||||
|
單色系數 |
0.001～1.000，步距0.001可調。 |
|||||
|
雙色系數 |
0.080～1.500，步距0.001可調。 |
|||||
|
響應時間 |
最快5ms，5ms-2s可調節 |
|||||
|
信號處理 |
峰值、單色、雙色可切換 |
|||||
|
輸出 |
帶485Modbus_RTU標準協議與電流（默認4-20mA(或0~20mA)）同步輸出功能 |
|||||
|
通訊協議：標準ModBus_RTU協議 |
||||||
|
4-20mA/0-20mA(外加250歐或500歐電阻可以變換為0-5V/1-5V/0-10V/2-10V) |
||||||
|
顯示方式 |
采用工業級段式LCD顯示屏 |
|||||
|
供電電源 |
DC（12～240）V，帶過壓、過流、短路保護，功耗：5W（24V@200mA） |
|||||
|
預熱時間 |
通電20min后測溫。內置環溫補償 |
|||||
|
瞄準方式 |
可見高亮度激光瞄準 |
|||||
|
電氣接口 |
航空7芯接插件 |
|||||
