H2RL-H2-L-1-1光學高溫計工作原理

作者：admina來源：時間：2024-07-09 16:13:13瀏覽量：326人閱讀

E2RL低溫雙色測溫儀 E3MH低溫金屬測溫儀E3ML高溫計

EF2RL-F2-0-1-0-06BL雙色光纖測溫儀紅外高溫計

E3ML高溫計2.4微米單色模式E3MH低溫金屬測溫儀2.4微米單色模式E2RL低溫雙色測溫儀

H2RL-H2-L-1-1光學高溫計工作原理

手動對焦選項便于安裝瞄準方式多樣，目視瞄準、視頻瞄準、LED 或激光瞄準選項防護等級 IP65 (NEMA 4) 的不銹鋼外殼可抵御高達 65℃ 的環境溫度多種通信接口RS-485便于訪問網絡服務器、以太網 ASCII 和視頻流可編程繼電器輸出模擬量數字量同步輸出低溫雙色E2RL測溫儀

低溫雙色紅外測溫儀主要特征

光學高溫計主要設計用于OEM晶圓溫度測量應用，在非接觸式溫度測量方面具有顯著的性能優勢。突破在準確性、可重復性和穩定性方面具有行業**的性能。我們的性能優勢使我們能夠成功地測量許多應用中的過程
使用短波長進行低溫測量（25°C 或更高）
使用 200nm 紅外輻射測量低至 900°C 的單晶硅
精度高，分辨率高達0.001°C，精度高達1.5°C
速度高達每秒 1，000 個讀數
在任何給定波長下具有寬動態范圍
測溫重復性 0.1 oC , 溫漂不高于 0.1 oC
精密度高, 分辨率達 0.01 oC , 測溫精度1.5 oC

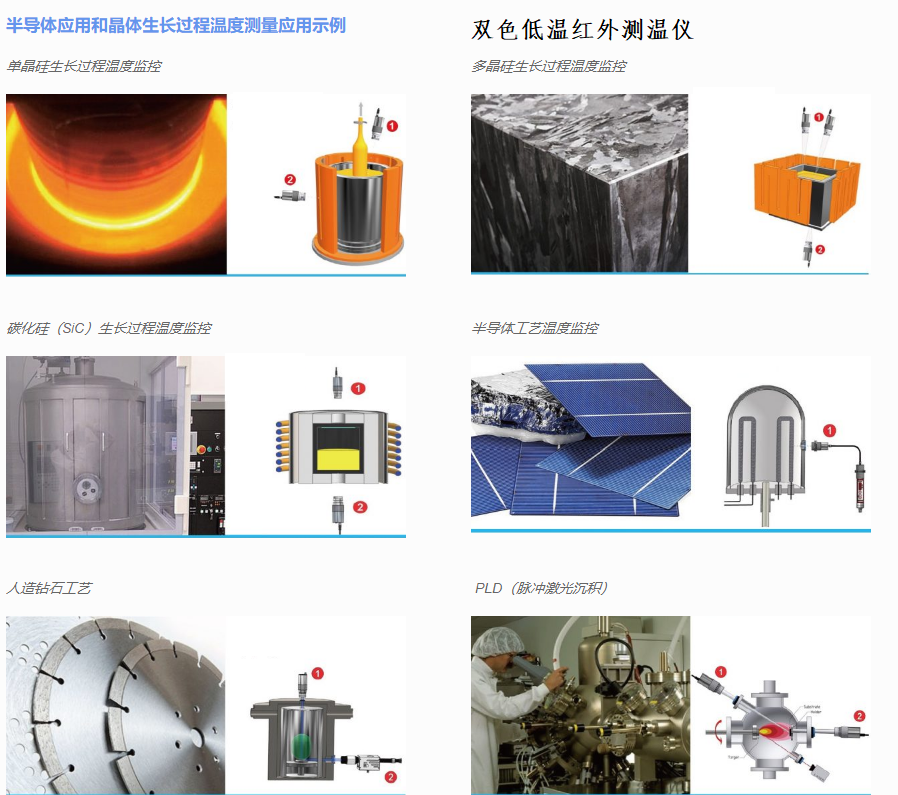

典型應用
硅晶生長光學高溫計
薄膜沉積光學高溫計
激光/感應焊接光學高溫計
玻璃加工光學高溫計
工業加熱光學高溫計

? 測溫范圍 300~1100°C , 350~1300°C , 400~1600°C , 500~2300°C , 600~3000°C , 800~3000°C , 900~3750°C

? 顯示器和按鍵用于調整參數

? 測溫和發射率無關

? 最小可測物體直徑為：0.8mm

? 瞄準方式: 瞄準燈、通過透鏡瞄準、視頻瞄準

? 最快響應時間5 ms

? 線性溫度輸出0/4~20 mA

典型應用區域

? 鑄鐵退火光學高溫計

? 回火過程光學高溫計

? 淬火過程光學高溫計

? 去應力退火過程光學高溫計

技術指標

型號	DGR10N ， DGR10NV
測溫范圍	300~1100°C , 350~1300°C , 400~1600°C , 500~2300°C , 600~3000°C , 800~3000°C , 900-3750°C
子測溫范圍	在溫度范圍內可調，最小跨度 50°C
光譜范圍	1.5 μm ~ 1.9 μm
光學鏡頭	可變焦距，帶石英玻璃保護窗，最小測量目標2.5mm
距離系數比	100:1，200:1，300:1
測溫誤差	0.5 % 測量值(Tamb = 23 °C, ε = 1, t95 = 1s), 3000°C以上：1%+2K
重復精度	0.2 % 測量值(Tamb = 23 °C, ε = 1, t95 = 1s)
NETD	0.1 °C (TU = 23 °C, ε = 1, t95 = 1s)
響應時間 (t⁹⁵)	5 ms, 可調直到10 s
比色系數或坡度 K	0.800 ~ 1.200, 通過通信接口或紅外測溫儀上按鈕可以調節
發射率	0.050 ~ 1.000, 可通過軟件或紅外測溫儀上的按鈕調節(單色模式)
存儲方式	最大值存儲，通過通信接口可以調節
輸出信號	0/4 ~ 20 mA, 可通過軟件可調, 溫度線性, 最大負荷 : 500 歐
開關輸出/開關閾值	1個光耦繼電器, 最小負荷RLoad 48Ω / 在測溫范圍內可調
通信接口	RS485, 電隔離，半雙工, 最大115 kBd
瞄準方式	紅色激光瞄準燈，透鏡瞄準 ，視頻瞄準
軟件	Windows.下軟件 PYROSOFT Spot
可調參數	比色系數, 發射率 , 響應時間, 溫度單位°C 或 °F, 存儲方式, 子測溫范圍, 通過通信接口和軟件調節
用戶控制	比色系數/發射率控制按鈕(調節步長0.001), 瞄準燈按鈕, 顯示器
供電電源	24 V DC ± 25 %
功耗	最大1.5 W
操作溫度	0~70 °C
存儲溫度	–20~70 °C
