PLUSFO-2000B耐高溫紅外熱成像溫度檢測系統 紅外熱成像測溫儀
1 概述
紅外熱成像測溫儀在鋼鐵冶金、有色冶煉、火力發電、水泥、石灰、玻璃等行業生產過程中，需要對機械設備、物料、容器進行實時溫度監測，保證生產安全，對生產工藝進行精細化管控。紅外熱成像測溫儀是通過對目標的紅外輻射探測，并加以信號處理、光電轉換等手段，將目標溫度分布轉換成可視圖像和精確的溫度值的設備。紅外熱成像測溫儀將實際探測到的熱量進行精確的量化，以面的形式實時成像目標的整體，因此能夠準確識別正在發熱的疑似故障區域。操作人員通過屏幕上顯示的圖像色彩和熱點追蹤顯示功能來初步判斷發熱情況和故障部位，同時嚴格分析，從而在確認問題上體現了高效率、高準確率。
紅外熱成像測溫儀采用先進的非接觸式紅外探測技術，快速、準確、方便、直觀地顯示被測物體表面溫度場的分布，測量出物體的表面溫度。不需要直接接觸被測物體的表面，就能快速測試物體表面溫度讀數，并能可靠地測量熱的、危險的或難以接觸的物體表面溫度。紅外熱像儀測量速度非?？欤梢灾庇^、連續地測試物體表面的溫度變化。
2 系統介紹
2.1 系統簡述

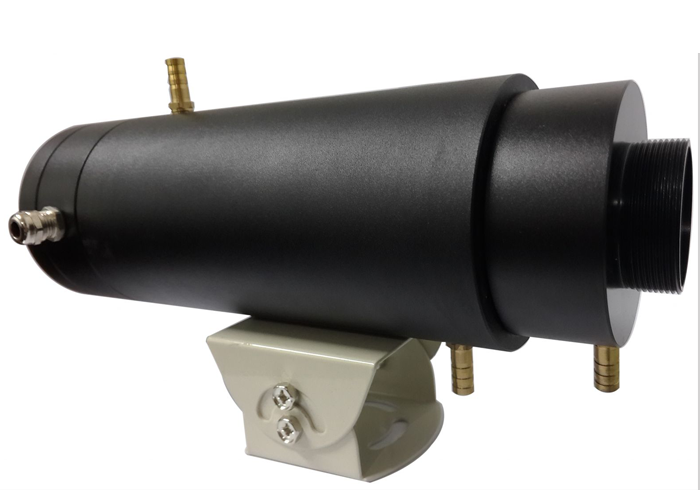

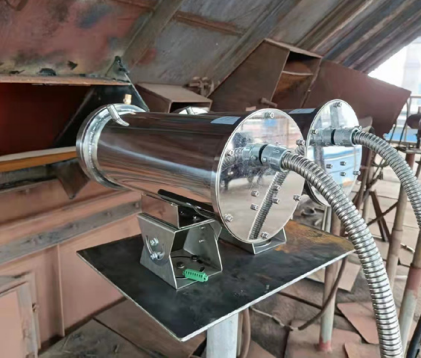

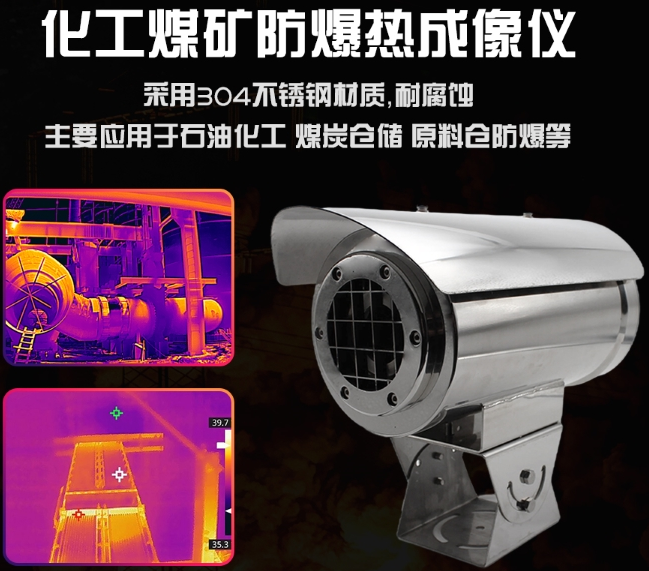

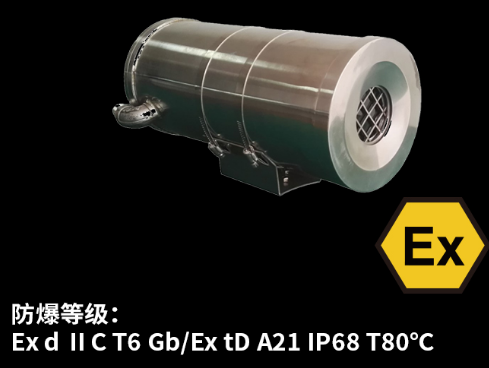

PLUSFO-2000B耐高溫紅外熱成像溫度檢測與分析系統為一款專門用于高溫環境下使用的紅外熱成像產品，系統主要由紅外熱成像機芯、紅外鏡頭、耐高溫金屬防護罩、現場設備箱、圖像算法服務器以及客戶端軟件組成。
紅外熱成像測溫儀系統采用全幅輻射測溫技術，可以同時獲取多點溫度值;測溫范圍最高可達2000℃;自研測溫算法，測溫精度高;水風冷不銹鋼防護罩設計，IP66 防護等級可以在最高 500℃高溫環境下正常工作;系統軟件可實現目標紅外熱圖展示、熱數據采集、存儲及分析、高低溫報警及定位、溫度追蹤等功能。

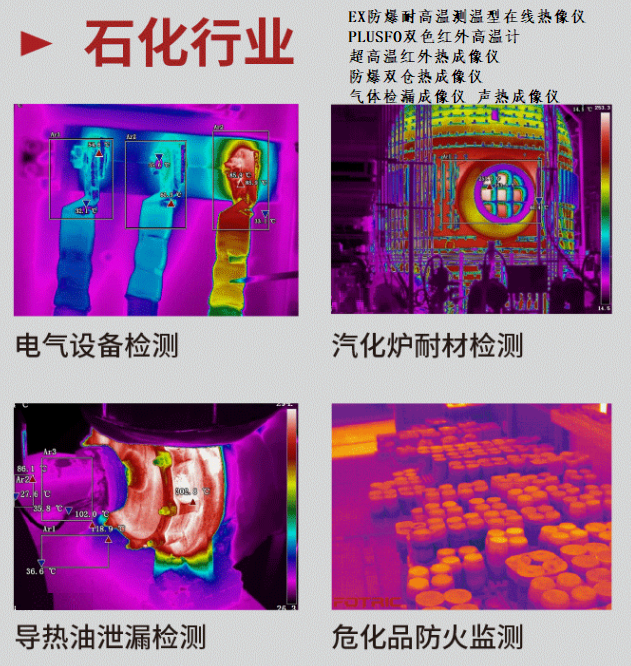

紅外熱成像測溫儀本產品已廣泛應用于冶金、電力、水泥、玻璃等眾多行業的高溫爐窯溫度監測
2.2 紅外熱成像測溫儀系統特點
耐高溫設計，最高承受 500℃的環境溫度;
高防護級別，防護等級高達 IP66;
窗口自動吹掃，無需人工定期清掃窗口;
全屏實時測溫，覆蓋范圍廣;
不依賴系統平臺，可直接網頁登錄進行訪問圖像和配置，可直接輸出報
警信號到 PLC 或者報警器;
支持GB28181、onvif協議，可接入主流NVR:
溫度數據可接入 LED 屏和 PLC;
電動/自動聚焦，隨時通過軟件進行對焦操作:
測溫范圍可定制，最大支持-40℃至2000℃;
測溫精度優于士2℃或士2%;
支持 modbus 協議，可與DCS系統對接進行溫度數據的傳輸。2.3系統公用工程要求
2.3.1 電源
現場探頭供電220VAC50/60HZ功率50W/套
控制室供電:220VAC50/60HZ 功率300W
2.3.2 壓縮空氣或氮氣
壓縮空氣溫度:≤35℃
壓縮空氣壓力:≥0.4Mpa
壓縮空氣流量:0.1-0.2m/MinF
2.3.3 冷卻水
冷卻水溫度:≤35℃
冷卻水壓力:0.1-0.4Mpa
冷卻水流量:0.2-0.6m/min

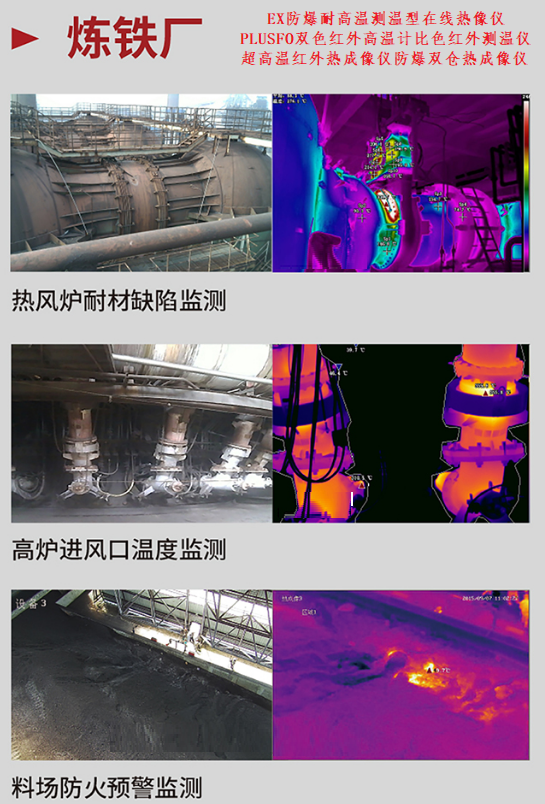

應用場景
鋼鐵冶煉、有色金屬、水泥、玻璃等高溫行業的爐窯、材料、溶液溫度采集和分析。
系統組成
PLUSFO-2000B耐高溫紅外熱成像溫度檢測與分析系統主要由高溫型紅外熱成像測溫儀、現場設備箱、圖像算法服務器等組成。
