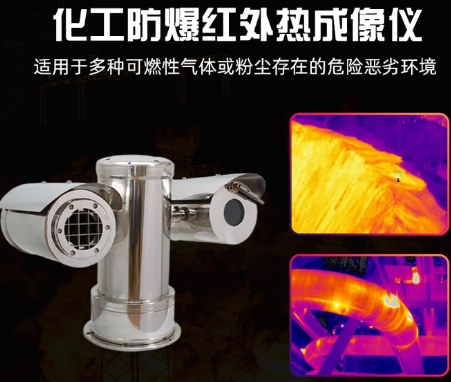

PLUSFO-800EX雙光防爆在線溫度檢測系統 工業在線熱像儀

產品簡述

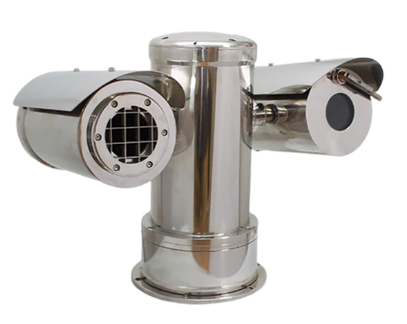

PLUSFO雙光防爆在線測溫檢測系統為新一代的防爆監控設備，由防爆雙筒云臺、30倍 400萬 1/2.8"CMOS ICR日夜型網絡高清一體機、17μm 非制冷紅外熱像儀組成。它采用了更為先進的制造工藝，以成熟的質量管理體系作為保證，使得產品的質量、性能和外觀在同產品中處于領先地址。該產品應用在易燃易爆氣體、可燃性粉塵的環境中，達到清晰控制現場的目的。
PLUSFO雙光防爆在線測溫檢測系統的器件選型充分考慮高低溫工作性能的要求，保證整機工作有優異的環境適應性能。
PLUSFO雙光防爆在線測溫檢測系統功能特性:
1、具有全天候被動熱成像功能，具備較強的穿煙霧性能，并可在較寬的環境溫度范圍使用。
2、采用精密電機驅動，反應靈敏，運轉平穩，精度偏差少于 0.1°，在任何速度下圖像無抖動。
3、支持?jǐn)嚯姞顟B(tài)記憶功能，上電后自動回到斷電前的云臺和鏡頭狀態。
4、文持防雷、防浪涌、防突波。
5、水平方向 360°連續旋轉，垂直方向+90°~90°，無監視盲區。
6、支持3條巡航掃描，每條可添加8個預置點。水平預置點速度最高可達40°/s，垂直預置點速度最高可達 40°/s。支持 128 個預置位,
7、水平鍵控速度為 0.1°~30°/s，垂直鍵控速度為 0.1°~30°/s。
8、支持軌跡:水平掃描、垂直掃描、隨機掃描3條掃描方式
9、支持比例變倍功能，旋轉速度可以根據鏡頭變倍倍數自動調整。
10、支持可調通訊速率和軟件修改波特率、地址碼。
11、電氣連接:3 芯電源，2芯屏蔽控制信號，超五類電纜。
12、可無縫接入主流平臺和其他網絡設備。
電氣接口
















本節介紹雙光防爆在線測溫檢測系統的用戶接口定義，對外輸出接口主要提供 2PIN SH 連接器、RJ45 連接器和 3PIN SH連接器。3.1 接口示意圖
對外輸出的接插件有三種，分別為 2PIN SH連接器、RJ45 連接器和 SPIN SH連接器，接口示意圖如下圖所示。
2PIN SH連接器提供 24V 電源接口。
2PIN SH 連接器提供 RS485 通訊接口。
RJ45 連接器提供網絡數字視頻輸出。3.2 接口定義
對外用戶接口有三種:分別為 2PIN SH連接器、RJ45 連接器和 5PIN SH 連接器。其中 RJ45 連接器為標準定義，2PINSH連接器的信號定義如表1所示，2PIN SH RS485 連接器的信號定義如表2所示。

4 通訊接口協議
4.1物理接口
通訊接口:UART@RS485
注:對于 16bit的數據，低字節在前，高字節在后
4.2通信格式
波特率:9600bps(默認狀態)
起始位:1bit
數據位:8bit
校驗位:NONE
停止位:1bit
